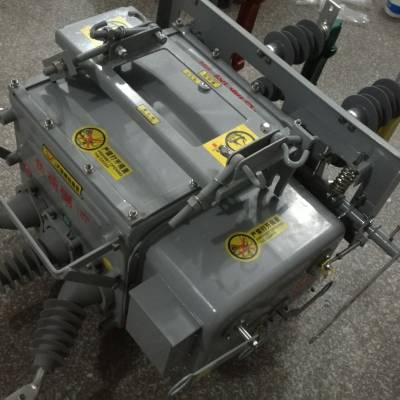

一二次融合柱上支柱式真空断路器

 一、产品简述：

12KV户外柱上支柱式真空断路器是断路器采用三相支柱式结构，真空纵向磁场熄弧、开断性能稳定可靠 ；使用硅橡胶/环氧树脂固体绝缘，无燃烧危险；免维护、重量轻（同类产品的2/3）；安装方便和使用 寿命长（机械寿命可达10000次）等优良特点，全新设计的弹簧操作机构采用直线传输方式简捷可靠，可有效避 免传统弹簧操作机构易卡滞、易锈蚀的设计缺陷，使得机构可靠性大幅提升。

2018国网公司对一二次融合成套柱上真空断路器，断路器符合智能断路器标准而研发的新款产品，开关配置 完全符合国网一二次融合成套要求，便于国网公司以后统一采购。开关结构紧凑，布局合理，四摇功能齐全， 各项指标均符合国网一二次融合要求；公司统一开发的保护CT、零序CT和零序电压传感器，具有测量范围宽， 测量精度高，可靠性高的特点，便于准确判定馈线线路各种线路，开关包括断路故障。一二次融合柱上支柱式真空断路器

二、结构特点：

断路器箱体材料采用3mm304不锈钢，防护等级不低于IP54；壳体上有位于在 地面易观察的、明显的分、合闸位置指示器，指示器与操作机构可靠连接，指示动作可靠。应采用直径12mm的 防锈接地螺钉，接地点标有接地符号。壳体表面凸起，不会*存水。壳体具备搬运把手，避免拽拉出线套管 。配置吊用的吊环，可使悬吊中的开关设备保持水平，吊链与任何部件之间没有摩擦接触，避免在吊装过程中 划伤箱体表面喷涂层。铭牌采用304不锈钢制作，能耐风雨、耐腐蚀、***使用过程中清晰可见，铭牌内容符合 国家相关标准要求。

开关配置传感器

开关配置A,B,C 3只电流互感器,变比：600：1A～2500：1A可选，10P10。

开关配置负荷侧R、S、T共有3个电压传感器，变比为相电压／0.4～7 V可选，精度稳定地保持在1.0%。

开关配置A,B,C相 单独零序电流互感器,变比：1000：1A可选，精度为0.5级。

配置CT保护装置

为了防止电流测量装置的过电流和CT开路，产品配置了保护装置。

配置电压保护装置

为了防止电压测量装置的过电压，产品配置了过电压保护装置。

在开关箱体电源侧和负荷侧可配置两个安装支架，各支架可安装3个避雷器（符合35-SDMS-01避雷器的要求 ）。满足配套需求（按照电缆12米长度考虑，与FTU和线损模块配合，满足线损计量及故障判定要求）。

配置及接口采用共箱式结构、弹簧机构。断路器外置1组电流互感器，提供Ia、Ib、Ic、I0电流信号；断路 器外置1套零序电压传感器。航空插座，航空插头及电缆应采用全密封防水结构。

出线端子要求：断路器采用端子出线方式，按下图尺寸要求预留开关进出线接线端子

三、使用条件：

周围空气温度：-40℃～+40℃；

海拔高度：不超过3000m；

周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染，污秽等级：Ⅳ级；

风速不超过34m/s （相当于圆柱表面上的700Pa)；

来自开关设备和控制设备外部的振动或地动是可以忽略的；

在二次系统中感应的电磁干扰的幅值不超过1.10kV

四、执行标准：

GB 1984-2014 《高压交流断路器》

GB/T 11022-2011 《高压开关设备和控制设备标准的共用技术要求》

GB 20840.1-2010 《互感器 第1部分：通用技术要求》

GB 20840.2-2014 《互感器 第2部分：电流互感器的补充技术要求》
