| 品牌：川龙电气 | 是否进口：否 | 产地：浙江 |
| 加工定制：否 | 型号：lw8-40.5 | 极数：3P |
| 额定频率：50HzHz | 灭弧方式：六氟化硫断路器 |

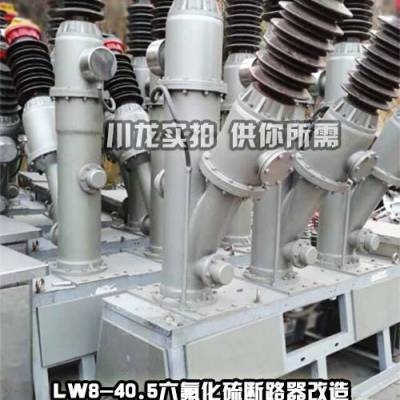

LW8-40.5介绍
LW8-40.5系列六氟化硫断路器,35KVSF6断路器产品开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断31.5kA短路电流达21次不检修，不更换六氟化硫气体；机械可靠性高。机械寿命达3000次以上；能频繁操作，每台可装12只电流互感器，供用户选择。该产品采用MKZ型SF6指针式密度表，压力表读数不受温度变化的影响，使用方便。
1、产品概述
LW8-40.5系列六氟化硫断路器是三相交流50Hz户外高压电器设备，适用于40.5KV输配电系统的控制和保护，也可用作联络断路器及开合电容器组场合。
2、主要特点
产品开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断31.5kA短路电流达21次不检修，不更换六氟化硫气体；机械可靠性高。机械寿命达3000次以上；能频繁操作，每台可装12只电流互感器，供用户选择。该产品采用MKZ型SF6指针式密度表，压力表读数不受温度变化的影响，使用方便。
断路器符合标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。
该产品配用CT14型弹簧机构。
3、主要技术参数
序号 项目名称 参数
1 额定电压（kV）40.5
2 额定电流（A）2000
3 额定短路开断电流（kA）31.5
4 额定失步开断电流（kA）7.9
5 额定开合单个电容器组电流（A）400
6 额定操作顺序 分-0.3s-合分-180s-合分
7 SF6气体额定充气压力（MPa）0.45
8 分闸时间（ms）≤60
9 合闸时间（ms）≤100
10 刚分速度（m/s）3.4
11 刚合速度（m/s）3.2
12 断路器重量（kg）1400
4 、CT14弹簧机构主要参数
合闸线圈 a.c.220V,3.*** d.c.110V,3.6A d.c.220V,1.8A
分闸线圈 a.c.220V,3.*** d.c.110V,4.8A d.c.220V,2.4A
电动机 a.c.220V,*** d.c.220V,*** d.c.110V,10A
储能时间 ≤15s
5、使用环境条件
[1] 海拔高度：≤3000m。
[2] 环境温度：-30℃～+40℃。
[3] 污秽等级：Ⅱ级、Ⅲ级、Ⅳ级。
[4] 相对湿度：日平均不大于95%，月平均不大于90%（25℃）。
[5] 风压：不大于700Pa（相当于34m/s）。
[6] 没有易燃物质、BAOZHA危险、化学腐蚀及剧烈振动的场合。
6、订货注意事项
订货时请注明机构中储能电动机以及分、合闸线圈的操作电压；电流互感器规格型号及接线要求（正常情况下按K1-K4接线）；所配工具及备件数量。是否需要过渡支架。
